संक्षिप्त परिचय

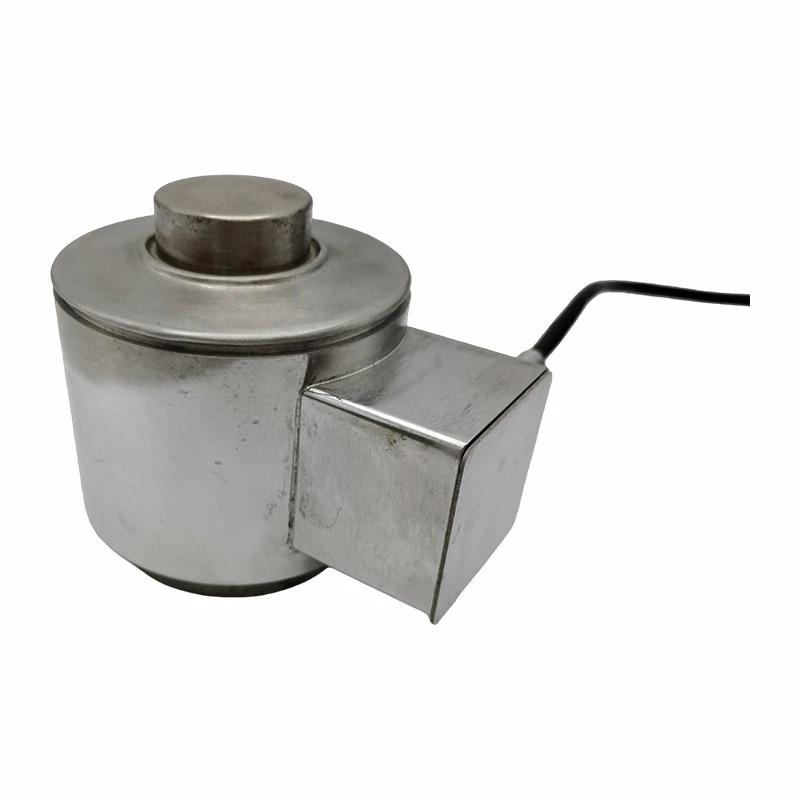

संपीड़न लोड सेल एक स्तंभ-आकार का वजन सेंसर है जिसे एक अक्ष के साथ लगाए गए बल को मापने के लिए डिज़ाइन किया गया है, आमतौर पर भारी शुल्क वजन प्रणालियों में उपयोग किया जाता है।
विशेषता
1. उच्च क्षमता और संरचनात्मक कठोरता, जो इसे बड़े भार के लिए आदर्श बनाती है।
2. संपीड़न लोड सेल में पार्श्व बलों और ऑफ-एक्सिस लोडिंग के लिए उत्कृष्ट प्रतिरोध है।
3. लंबे समय तक सेवा जीवन के लिए संपीड़न लोड सेल स्टेनलेस स्टील या मिश्र धातु निर्माण से बना है
कोर विशिष्टता
| लोड रेंज |
5t-450t |
| रेटेड आउटपुट (एमवी/वी) | 2.00±0.005 या अनुरोध द्वारा अनुकूलित |
| व्यापक त्रुटि | ±0.02%एफएस |
| इनपुट/आउटपुट प्रतिरोध(Ω) | 450±5/480±5 |
| तार विशिष्टता लंबाई | Φ6 (7.5) एक्स 9एम या अनुरोध द्वारा अनुकूलित |
| तार लगाने की विधि | लाल-------उत्तेजना+ काला-------उत्तेजना- हरा-----सिग्नल+ सफ़ेद -------सिग्नल- |
आवेदन
मॉडल ZH-CT1 विस्तृत विशिष्टता
|
क्षमता |
5t-450t |
सामग्री |
मिश्र धातु इस्पात/स्टेनलेस स्टील |
|
रेटेड आउटपुट (एमवी/वी) |
2.00±0.005 या अनुरोध द्वारा अनुकूलित |
गैर-रैखिकता |
±0.02%एफएस |
|
हिस्टैरिसीस |
±0.02%एफएस |
repeatability |
±0.01%एफएस |
|
रेंगना(30 मिनट) |
±0.02%एफएस |
शून्य शेष |
±1.00%एफएस |
|
तापमान का प्रभाव शून्य पर |
±0.02%एफएस/10 डिग्री |
उत्पादन पर तापमान का प्रभाव |
±0.02%एफएस/10 डिग्री |
|
इनपुट प्रतिरोध(Ω) |
450±5 |
आउटपुट प्रतिरोध(Ω) |
480±5 |
|
इन्सुलेशन प्रतिरोध |
5000MΩ से अधिक या उसके बराबर |
उत्तेजना वोल्टेज |
5V-10V(DC) |
|
मुआवजा तापमान रेंज |
-10~+50 डिग्री |
तापमान रेंज आपरेट करना |
-20~+60 डिग्री |
|
सुरक्षित अधिभार |
120%एफएस |
ब्रेकिंग लोडिंग |
150%एफएस |
|
केबल |
Φ6 (7.5) X 9M या अनुरोध द्वारा अनुकूलित |
केबल रंग कोड |
इनपुट: लाल+काला- आउटपुट: हरा+सफ़ेद- |

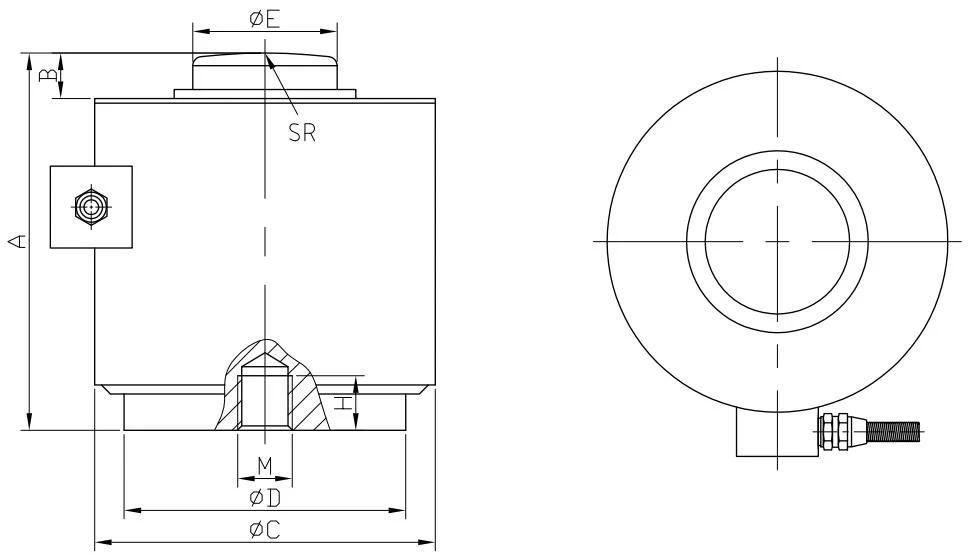

रूपरेखा आरेख
विशिष्ट आकार तालिका
|
रेटेड भार(t) |
A |
B |
C |
D |
E |
M |
H |
एसआर |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
