संक्षिप्त परिचय
मिनी लोड सेल एक कॉम्पैक्ट और हल्का वज़न सेंसर है जिसे सीमित स्थानों में सटीक बल माप के लिए डिज़ाइन किया गया है।
विशेषता
1. मिनी लोड सेल में छोटे आकार के बावजूद उच्च संवेदनशीलता और सटीकता होती है।
2. स्थायित्व के लिए स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातु आवास के साथ मजबूत निर्माण।
3. मिनी लोड सेल न्यूनतम पदचिह्न के कारण तंग यांत्रिक लेआउट में आसान एकीकरण है।
कोर विशिष्टता
| लोड रेंज | 50N-50KN |
| रेटेड आउटपुट (एमवी/वी) | 1.0±20% एमवी/वी |
| व्यापक त्रुटि | ±0.2%एफएस |
| इनपुट/आउटपुट प्रतिरोध(Ω) | 350±30 या 700±30/350±5 या 700±5 |
| तार विशिष्टता लंबाई | Φ3X 3M या अनुरोध द्वारा अनुकूलित |
| तार लगाने की विधि | लाल-------उत्तेजना+ काला-------उत्तेजना- हरा-----सिग्नल+ सफ़ेद -------सिग्नल- |
आवेदन
मिनी लोड सेल का उपयोग स्वचालित असेंबली लाइनों में रोबोटिक पिक एंड प्लेस ऑपरेशंस के दौरान घटक वजन की निगरानी के लिए किया जाता है, जिससे उत्पादन गति से समझौता किए बिना गुणवत्ता नियंत्रण सुनिश्चित होता है।
मॉडल ZH-WC103 विस्तृत विशिष्टता
|
क्षमता |
50N-50KN |
सामग्री |
स्टेनलेस स्टील |
|
रेटेड आउटपुट (एमवी/वी) |
1.0± 20% |
गैर-रैखिकता |
±0.5%एफएस |
|
हिस्टैरिसीस |
±0.2%एफएस |
repeatability |
±0.2%एफएस |
|
रेंगना(30 मिनट) |
±0.2%एफएस |
शून्य शेष |
± 2.00%एफएस |
|
तापमान का प्रभाव शून्य पर |
±0.05%एफएस/10 डिग्री |
उत्पादन पर तापमान का प्रभाव |
±0.05%एफएस/10 डिग्री |
|
इनपुट प्रतिरोध(Ω) |
350± 30/700± 30 |
आउटपुट प्रतिरोध(Ω) |
350±5/700±5 |
|
इन्सुलेशन प्रतिरोध |
5000MΩ से अधिक या उसके बराबर |
उत्तेजना वोल्टेज |
5V-15V(DC) |
|
मुआवजा तापमान रेंज |
- 10~+50 डिग्री |
तापमान रेंज आपरेट करना |
-20~+60 डिग्री |
|
अनुमति अधिभार |
150%एफएस |
ब्रेकिंग लोडिंग |
300%एफएस |
|
केबल |
Φ3X 3M या अनुरोध द्वारा अनुकूलित |
केबल रंग कोड |
इनपुट: लाल+काला- आउटपुट: हरा+सफ़ेद- |

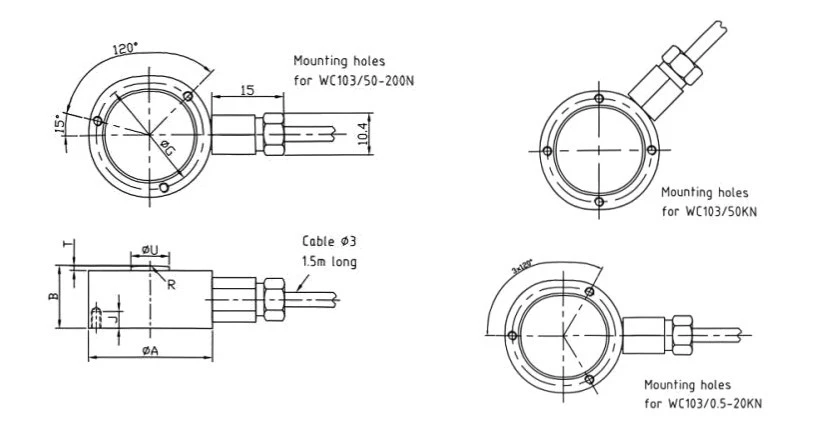

रूपरेखा आरेख
विशिष्ट आकार तालिका
|
रेटेड भार(एन/केएन) |
φA |
B |
φG |
H |
J |
R |
T |
φU |
X |
|
50N-200N |
26 |
15 |
20.5 |
3×M3 |
6 |
20 |
2.5 |
5.5 |
10.5 |
|
500N-20KN |
26 |
13 |
22.75 |
3×M2 |
3.5 |
40 |
1 |
8 |
10.5 |
|
50KN |
46 |
28 |
40 |
4×M4 |
6 |
80 |
8 |
16 |
10.5 |
