संक्षिप्त परिचय
सुपरमार्केट काउंटर, चिकित्सा उपकरणों और पैकेजिंग मशीनों जैसे वाणिज्यिक और हल्के औद्योगिक वजन अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है, एल्यूमीनियम सिंगल प्वाइंट लोड सेल लागत संवेदनशील वातावरण में विश्वसनीय प्रदर्शन प्रदान करता है। जब इसे लोड सेल वजन पैमाने में शामिल किया जाता है, तो यह सटीक और स्थिर वजन रीडिंग सुनिश्चित करता है, जिससे यह उन अनुप्रयोगों के लिए एक आदर्श समाधान बन जाता है जो सटीकता और सामर्थ्य दोनों की मांग करते हैं।
विशेषता
1. लोड सेल वजन पैमाने में निर्बाध रूप से एकीकृत करने के लिए विशेष रूप से विकसित किया गया अनुप्रयोगों, एल्यूमीनियम समानांतर बीम संरचना विभिन्न वाणिज्यिक और औद्योगिक वजन कार्यों में उच्च परिशुद्धता, स्थिरता और लगातार प्रदर्शन सुनिश्चित करती है।
2. यह लोड सेल लोड सेल वजन पैमाने में उपयोग के लिए अनुकूलित है सेटअप, समय के साथ सटीक वजन माप के लिए उत्कृष्ट रैखिकता, दोहराव और पर्यावरणीय प्रभावों के प्रतिरोध प्रदान करते हैं।
3. उच्च ग्रेड एल्यूमीनियम मिश्र धातु से निर्मित, लोड सेल हल्के वजन, ताकत और संक्षारण प्रतिरोध का एक आदर्श संयोजन प्रदान करता है, जो इसे इनडोर और आउटडोर वजन समाधान दोनों के लिए उपयुक्त बनाता है।
कोर विशिष्टता
| लोड रेंज | 50 किग्रा-2000 किग्रा |
| रेटेड आउटपुट (एमवी/वी) | 2.0±0.1mV/V |
| व्यापक त्रुटि | 0.02%एफएस |
| इनपुट/आउटपुट प्रतिरोध(Ω) | 410±15/350±3 |
| तार विशिष्टता लंबाई | Φ5.4 *3M या अनुरोध द्वारा अनुकूलित |
| तार लगाने की विधि | लाल-------उत्तेजना+ काला-------उत्तेजना- हरा-----सिग्नल+ सफ़ेद -------सिग्नल- |
आवेदन
व्यस्त खुदरा माहौल में, इस एल्यूमीनियम समानांतर बीम लोड सेल का उपयोग सुपरमार्केट चेकआउट काउंटरों पर लोड सेल वजन पैमाने में एक प्रमुख घटक के रूप में किया जाता है, जहां यह वास्तविक समय में उत्पाद वजन को सटीक रूप से मापता है, जिससे सही मूल्य निर्धारण और कुशल ग्राहक सेवा सुनिश्चित होती है।
विस्तृत विशिष्टता
|
क्षमता |
50-2000 किग्रा |
सामग्री |
अल्युमीनियम |
|
रेटेड आउटपुट (एमवी/वी) |
2.0±0.1 |
गैर-रैखिकता |
±0.02%एफएस |
|
हिस्टैरिसीस |
±0.02%एफएस |
repeatability |
±0.01%एफएस |
|
रेंगना(30 मिनट) |
±0.02%एफएस |
शून्य शेष |
±1.00%एफएस |
|
तापमान का प्रभाव शून्य पर |
±0.02%एफएस/10 डिग्री |
उत्पादन पर तापमान का प्रभाव |
±0.02%एफएस/10 डिग्री |
|
इनपुट प्रतिरोध(Ω) |
410±15 |
आउटपुट प्रतिरोध(Ω) |
350±3 |
|
इन्सुलेशन प्रतिरोध |
5000MΩ से अधिक या उसके बराबर |
उत्तेजना वोल्टेज |
5V-10V(DC) |
|
मुआवजा तापमान रेंज |
-10~+50 डिग्री |
तापमान रेंज आपरेट करना |
-20~+60 डिग्री |
|
सुरक्षित अधिभार |
120%एफएस |
ब्रेकिंग लोडिंग |
150%एफएस |
|
केबल |
Φ 5.4 X 3M या अनुरोध द्वारा अनुकूलित |
केबल रंग कोड |
इनपुट: लाल+काला- आउटपुट: हरा+सफ़ेद- |

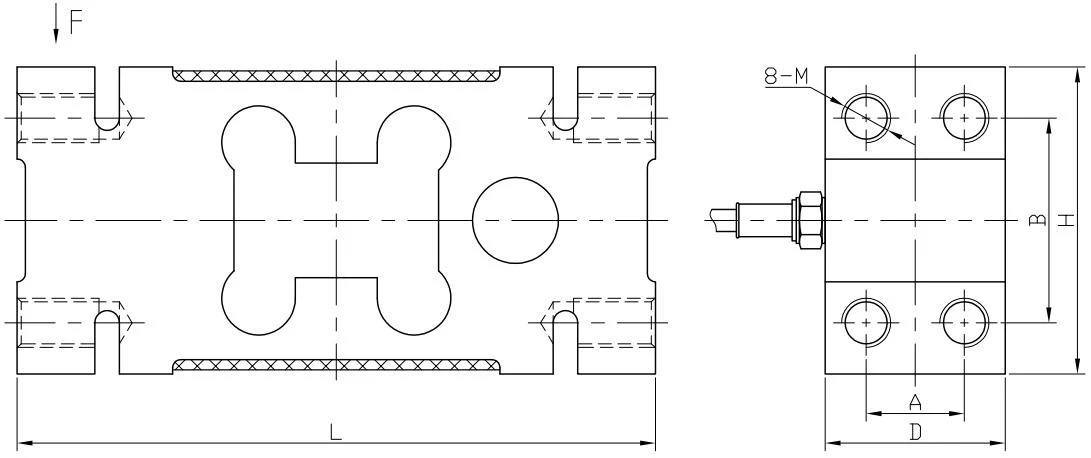

रूपरेखा आरेख

विशिष्ट आकार तालिका
|
रेटेड लोड (किग्रा) |
L |
D |
H |
A |
B |
M |
अधिकतमप्लेटफ़ॉर्म आकार |
|
50-200 |
156 |
44 |
75 |
24 |
50 |
M12×1.75 |
600×600 |
|
250-750से |
146 |
60 |
95 |
36 |
70 |
M12×1.75 |
600×600 |
|
750-2000 |
176 |
76 |
123 |
46 |
95 |
M16×2 |
800×1000 |
